超声波金属焊接机组成结构

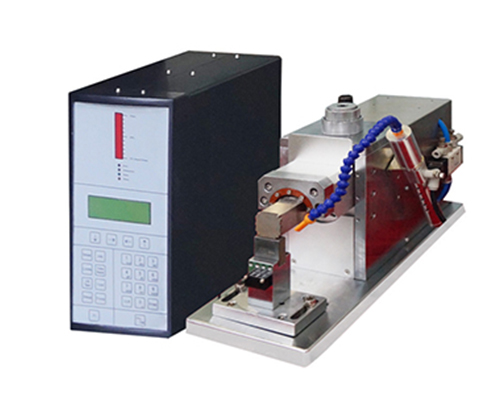

精通超声波金属焊接机的盆友们都知道，超声波是通过高频振动波浪传播到需要焊接的两个金属表面。压力作用下，金属表面互相摩擦，形成分子键间的焊接。超声波焊接机设备厂家生产的超声波金属焊接机是由超声发生器，超声传感器，提升杆，超声模具，零件支撑点工具等组成。

1.超声波产生器

超声波产生器的功效是将直流工作电压变化为超声波频工作电压。微控制器经过操作界面操纵电焊焊接循环系统和意见反馈重要电焊焊接信息内容给客户。操作界面也容许实际操作工作人员键入需要的电焊焊接主要参数。

2.WeldingStack)/SoundSystemSoftwareweldStack显示超声波阻尼振动，一般由超声波换能器、升降杆和超声波模具组成，固定在升降杆中间的焊机上。电焊焊接模块是有点儿相近音叉的谐振器。电焊焊接模块的串联谐振务必密不可分搭配来源于产生器的电子信号的頻率（相距低于30Hz）。

2.1超声波换能器

根据逆压电效应将来自于产生器的超声波频工作电压转换为同頻率的超声波阻尼振动。它由夹于两金属材料（一般是钛）块中间的多个压电陶瓷片构成。片与片中间有一薄金属片产生电级。在正弦交流电电子信号经过电级出示给超声波换能器时，压电式片澎涨和收拢，造成15~20μm的轴径峰到峰健身运动。超声波换能器是精细机器设备，应当心解决。

2.2起升杆

起升杆有两个作用。其关键功效是变大超声波换能器顶端造成的阻尼振动并将震动发送给超声波模具。另一功效是出示固定不动模块于电焊焊接压力机上的部位。在超声波换能器释放超声波动能时，起升杆也澎涨和收拢。与电焊焊接模块中的其他零件一样，起升杆是自动调谐设备，因此它也务必在特殊頻率共震便于将超声波动能从超声波换能器传到超声波模具。为了更好地合理地充分发挥，起升杆务必是超声波在其生产制造材料中的半光波长或半光波长的非负整数。一般为半光波长。

2.3超声波模具

超声波模具是电焊焊接模块中向待焊零件出示动能的一部分。与起升杆一样，超声波模具也是自动调谐设备，在绝大多数运用中也出示机械设备变大，超声波模具的长短务必是超声波在其生产制造材料中的半光波长或半光波长的非负整数。这确保超声波模具顶端有充足的震幅完成电焊焊接。地震振幅一般为30~120μm。待焊接零件和连接件的设计方案决定了超声波模具的规格和样式。超声波模具的样子尤为重要，由于超声波模具的轴径澎涨和收拢造成的地应力会在高震幅状况下导致裂开。在一些运用中，超声波模具生产加工有好几个轴径狭槽。它是为了更好地保证较大震幅坐落于竖向。超声波模具端部下超声波动能发送给待焊零件。顶端应专业设计方案以搭配零件来保证 超声波模具和零件中间完成较大 动能传送。一般超声波模具顶端制成搭配零件轮廊的铝型材。

为避免造成压印和降低磨坏，铝务必电镀镍或铬。在需抗冲击或耐磨损及其电焊焊接添充塑胶或是植入金属材料镶件时，要用钢超声波模具。钢超声波模具疲劳限度低，只用以低震幅场所。繁杂零件、特制的或大容量零件一般必须复合型超声波模具（字母超声波模具），这时候底材超声波模具选用铝制，钛或钢次级线圈超声波模具与底材超声波模具相接并正确引导动能。

3.支撑点工作服

超声波金属焊接机由于焊接产品的不同，必须焊接各种电焊性更强的物品，所以必须有一些支撑点工作服来固定房地产工件，进行更合理的电焊。
